ロボットパーツ

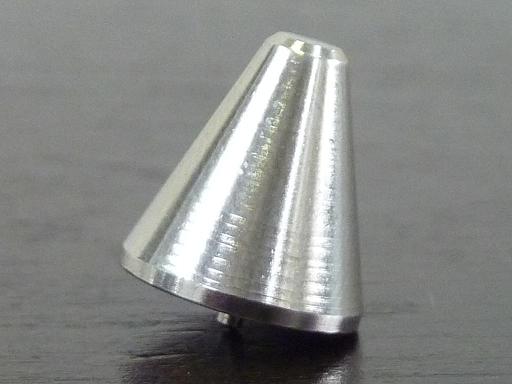

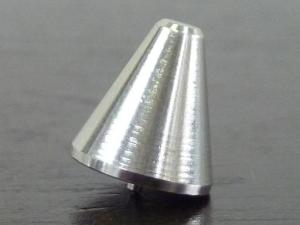

ホイール組立ガイド(TD-046-1用)
(NO.TKG)
在庫状態 : 在庫有り
![NO.TKG-2](https://www.takumi-bankin.net/wp-content/uploads/2014/11/NO.TKG-2-300x225.jpg)
![NO.TKG](https://www.takumi-bankin.net/wp-content/uploads/2014/11/NO.TKG_-300x271.jpg)
※製品は1個になります。
※NO.TD-046-1 オムニホイールは付属していません。
仕様
本体 : 鉄 SS (ニッケル鍍金)
特徴
型番:TD-046-1オムニホイールのオーリング組立ガイドです
使用方法
(1)サイドホイールの穴とガイドを合わせる
![TKG01](https://www.takumi-bankin.net/wp-content/uploads/2014/11/TKG01.png)
(2)Oリングをガイドに当てる
![TKG02](https://www.takumi-bankin.net/wp-content/uploads/2014/11/TKG02.png)
(3)Oリングをガイドに沿わせて押し広げる
注意:爪が、Oリングに当らないようにしてください!
Oリングが切れる原因になります
![TKG03](https://www.takumi-bankin.net/wp-content/uploads/2014/11/TKG03.png)
(4)サイドホイールの溝部分まで押し込む
![TKG04](https://www.takumi-bankin.net/wp-content/uploads/2014/11/TKG04.png)
(5)サイドホイール 完成
![TKG05](https://www.takumi-bankin.net/wp-content/uploads/2014/11/TKG05.png)
